Вентиляторы канальные радиальные УНИВЕНТ ТМ - Е в прямоугольном корпусе (ТУ 4861-005-52770486-2004)

Обозначение вентилятора

УНИВЕНТ

– х



– х



– х













исполнение колеса











число полюсов электродвигателя











номинальный диаметр колеса, дм



Общие сведения

  • вентилятор  выполнен по прямоточной схеме, имеет запатентованные радиальное рабочее колесо с назад загнутыми лопатками и специальный входной коллектор,  корпус квадратного поперечного сечения, стандартный асинхронный электродвигатель серии АИР;
  • размеры проходного сечения соответствуют размерам проходных сечений прямоугольных воздуховодов;
  • вентиляторы с установочной мощностью менее 0,55 кВт могут комплектоваться двигателями как на напряжение 220В и однофазный ток, так и на напряжение 380В и трехфазный ток, а большей мощности – только на напряжение 380В и трехфазный ток;
  • доступ к двигателю и рабочему колесу осуществляется через боковую съемную крышку.

    Назначение и условия эксплуатации


  • вентиляторы применяются в системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических целей. Возможность применения вентиляторов в конкретных условиях определяется проектной организацией заказчика.
  • вентиляторы предназначены для перемещения невзрывоопасных газовоздушных смесей с температурой не выше 40 0С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха.
  • допустимое содержание пыли и других твердых примесей в перемещаемых средах - не более 10 мг/м3. Наличие липких, волокнистых и абразивных веществ не допускается.
  • вентиляторы предназначены для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом 2-й категории размещения по        ГОСТ 15150-69. Температура окружающей среды от -40 °С до +40 °С (+45°С для тропического исполнения).



Выход потока воздуха и расположение люка обслуживания


Стандартное исполнение
вид сбоку

люк обслуживания – сверху
вход воздуха выход воздуха вперед



Нестандартное исполнение



вид сбоку
вид сверху


Выход также может быть организован в нескольких направлениях одновременно, при этом люк обслуживания расположен с учетом удобства монтажа и обслуживания.


Основные технические характеристики



Обозначение
Испол-нение колеса
Тип электродви-
гателя
Установоч-ная мощность, кВт.
Синх. частота вращения колеса, об/мин
Производи
тельность, тыс. м 3 /ч
Статическое давление, Па
Масса, не более, кг.
УНИВЕНТ-Е -1,6-2
1
АИС56А2
0,09
3000
0,2 – 0,6
240 - 50
10
1
ДАК92
0,055
2600
0,2 – 0,5
170 - 50
УНИВЕНТ -Е-2-2
1
АИР56В2
0,25
3000
0,4 – 1,53
390 - 50
20
УНИВЕНТ-Е -2,5-2
1
АИР71А2
0,75
3000
1,0 – 3,0
600 – 50
29
2
АИР63В2
0,55
3000
0,8 – 2,3
УНИВЕНТ-Е -2,5-4
1
АИР56В4
0,18
1500
0,5 – 1,45
150-30
2
АИР56В4
0,18
1500
0,4 – 1,1
УНИВЕНТ-Е-3,15-2
1
АИР80В2
2,2
3000
2,0 – 5,8
1000 – 100
40
2
АИР80А2
1,5
3000
1,5 – 4,5
3
АИР80А2
1,5
3000
1,0 – 3,3
УНИВЕНТ-Е-3,15-4
1
АИР63В4
0,37
1500
1,0 – 2,8
250 – 50
2
АИР63А4
0,25
1500
0,5 – 2,2
УНИВЕНТ-Е-4-4
1
АИР71В4
0,75
1500
2,0 – 5,5
400 – 50
52
2
АИР71В4
0,75
1500
1,5 – 4,3
3
АИР71А4
0,55
1500
1,0 – 3,2
УНИВЕНТ-Е-4-6
1
АИР71А6
0,37
1000
1,5 – 3,6
170 - 30
2
АИР71А6
0,37
1000
1,0 – 2,8
3
АИР71А6
0,37
1000
0,5 – 2,1



В таблице приведены диапазоны по производительности и статическому давлению для вентиляторов с рабочим колесом номинального диаметра (Dном). Для вентиляторов с диаметрами колес, отличных от Dном,  данные по расходу и давлению приведены на графиках аэродинамических характеристик.

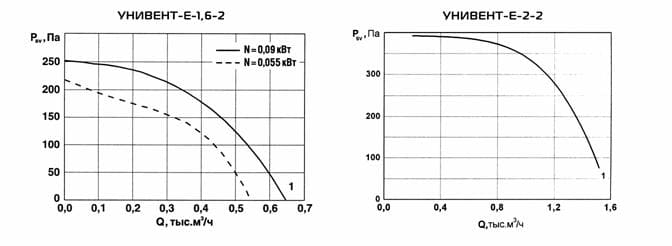

Аэродинамические характеристики

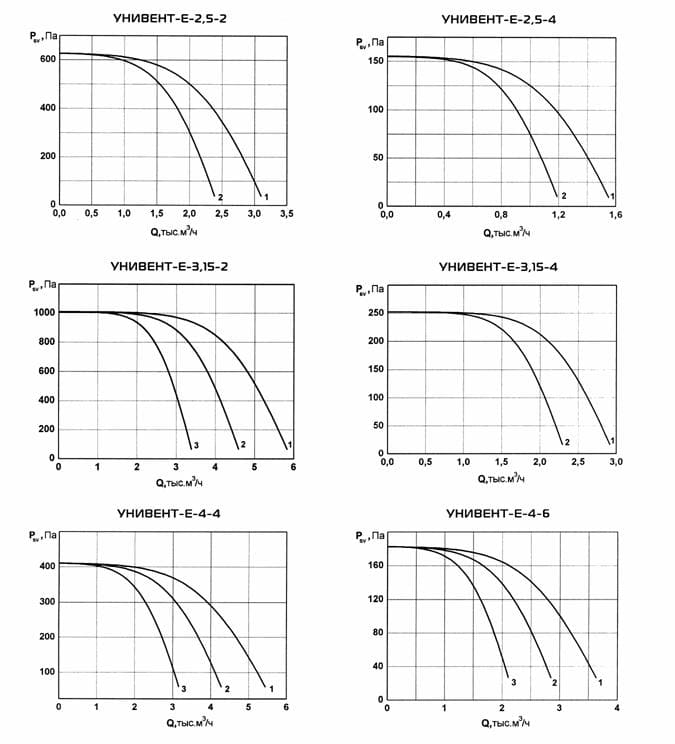

Аэродинамические характеристики

Габаритные и присоединительные размеры

Adobe Systems





Обозначение
Размеры, мм
А
В
С
Н
L
d
УНИВЕНТ-Е-1,6-…-01
220
420
440
240
342
9
УНИВЕНТ-Е-2-… -01
270
520
540
290
350
9
УНИВЕНТ-Е-2,5-…-01
370
620
640
390
455
12,5
УНИВЕНТ-Е-3,15-…-01
420
720
740
440
550
12,5
УНИВЕНТ-Е-4-…-01
520
820
840
540
560
12,5

Акустические характеристики канальных вентиляторов УНИВЕНТТМ- Е  исполнение 01
На стороне всасывания



Обозначение
Значения уровней звуковой мощности L wi , дБ в октавных полосах f , Гц
Суммарный уровень звуковой мощности,
L WA , дБА.
125
250
500
1000
2000
4000
8000
УНИВЕНТ-Е-1,6-2-1
71,0
73,0
67,0
70,0
61,0
58,0
51,0
72,5
УНИВЕНТ-Е-2-2-1
71,5
72,0
72,5
71,0
67,0
65,0
59,0
75,5
УНИВЕНТ-Е-2,5-2-1
88,0
82,5
82,0
78,0
72,5
69,5
63,0
83,5
УНИВЕНТ-Е-2,5-4-1
69,0
67,0
66,0
60,5
57,5
50,0
48,5
67,0
УНИВЕНТ-Е-3,15-2-1
82,5
84,5
89,5
82,5
79,0
75,0
70,5
89,0
УНИВЕНТ-Е-3,15-4-1
71,0
70,5
69,0
60,5
58,5
54,4
50,5
69,0
УНИВЕНТ-Е-4-4-1
73,0
77,0
75,0
76,0
69,5
63,5
59,5
79,0
УНИВЕНТ-Е-4-6-1
68,0
69,0
68,5
59,0
54,0
50,0
46,5
67,5

На стороне нагнетания



Обозначение
Значения уровней звуковой мощности L wi , дБ в октавных
полосах f , Гц
Суммарный уровень звуковой мощности, L WA , дБА.
125
250
500
1000
2000
4000
8000
УНИВЕНТ-Е-1,6-2-1
69,0
74,0
69,0
72,0
66,0
61,0
60,0
75,0
УНИВЕНТ-Е-2-2-1
77,0
75,5
76,0
72,0
70,5
66,5
59,0
78,0
УНИВЕНТ-Е-2,5-2-1
87,5
83,0
84,5
77,5
75,0
71,5
62,0
84,5
УНИВЕНТ-Е-2,5-4-1
69,0
69,0
68,0
62,5
63,0
54,0
48,0
69,5
УНИВЕНТ-Е-3,15-2-1
90,0
86,0
89,0
87,0
84,0
78,5
72,0
91,5
УНИВЕНТ-Е-3,15-4-1
73,5
69,0
72,5
64,0
61,5
54,5
48,5
72,0
УНИВЕНТ-Е-4-4-1
80,5
81,5
78,0
77,0
73,0
65,5
62,5
81,5
УНИВЕНТ-Е-4-6-1
71,5
68,0
70,0
63,0
59,0
51,0
47,5
69,5

Корпусной шум



Обозначение
Значения уровней звуковой мощности L р i , дБ в октавных полосах f , Гц
Суммарный уровень звуковой мощности,     L Р A , дБА.
125
250
500
1000
2000
4000
8000
УНИВЕНТ-Е-1,6-2-1
62,0
51,0
48,0
56,0
42,0
32,0
24,0
57,0
УНИВЕНТ-Е-2-2-1
65,5
61,0
62,5
59,5
53,0
49,5
41,0
63,5
УНИВЕНТ-Е-2,5-2-1
68,5
66,0
65,0
56,0
49,5
51,5
42,5
65,0
УНИВЕНТ-Е-2,5-4-1
54,5
55,5
54,0
45,5
43,0
38,0
35,5
54,0
УНИВЕНТ-Е-3,15-2-1
75,0
68,0
61,5
65,0
54,0
51,0
47,5
67,5
УНИВЕНТ-Е-3,15-4-1
58,5
51,5
64,0
44,5
36,5
36,0
36,0
61,0
УНИВЕНТ-Е-4-4-1
65,0
62,0
55,5
53,0
46,0
41,5
39,0
58,5
УНИВЕНТ-Е-4-6-1
56,5
50,0
50,5
43,0
37,5
35,0
36,0
50,5

* У вентиляторов № № 1,6 – 4 корпусной шум замерялся на расстоянии 1 м.
